Eletricidade

Eletricidade é o fenômeno físico associado a cargas elétricas estáticas ou em movimento. Seus efeitos se observam em diversos acontecimentos naturais, como nos relâmpagos, que são faíscas elétricas de grande magnitude geradas a partir de nuvens carregadas.

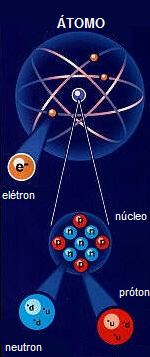

Natureza elétrica da matéria  Segundo a visão atomista do universo, todos os corpos são constituídos por partículas elementares que formam átomos. Estes, por sua vez se enlaçam entre si para dar lugar às moléculas de cada substância. A constituição elétrica da matéria se fundamenta numa estrutura atômica em que cada átomo é composto por uma série de partículas, cada uma com  determinada carga elétrica. Por isso se define carga elétrica como propriedade característica das partículas que constituem as substâncias e que se manifesta pela presença de forças. A carga elétrica apresenta-se somente em duas variedades, convencionalmente denominadas positiva e negativa. Toda matéria é feita de átomos e os átomos são feitas de pequenas partículas: - Os elétrons, que giram ao redor do núcleo e descrevem trajetórias conhecidas como órbitas; - Os prótons que se localizam na região central do núcleo; - Os neutrons que se localizam também na região central do núcleo. A carga total do átomo é nula, ou seja, as cargas positiva e negativa se compensam porque o átomo possui o mesmo número de prótons e elétrons - partículas com a mesma carga, mas de sinais contrários. Os nêutrons não possuem carga elétrica.

Quando um elétron consegue vencer a força de atração do núcleo, abandona o átomo, que fica, então, carregado positivamente. Livre, o elétron circula pelo material ou entra na configuração de outro átomo, o qual adquire uma carga global negativa. Os átomos que apresentam esse desequilíbrio de carga se denominam íons e se encontram em manifestações elétricas da matéria, como a eletrólise, que é a decomposição das substâncias por ação da corrente elétrica.

Os elétrons estão em constante movimento em torno do núcleo do átomo. Durante a translação o elétron chegará a determinada posição em sua órbita em que estará equidistante de seu núcleo e do núcleo do átomo vizinho. Nesse ponto a atração do núcleo sobre ele será nula e ele poderá então "escapar" de sua órbita. Durante o tempo em que permanecer livre dos núcleos será denominado de elétron livre. O movimento de elétrons é o que constitui a própria corrente elétrica.

A maior parte dos efeitos de condução elétrica se deve à circulação de elétrons livres no interior dos corpos. Os prótons dificilmente vencem as forças de coesão nucleares e, por isso, raras vezes provocam fenômenos de natureza elétrica fora dos átomos.

De maneira geral, diante da energia elétrica, as substâncias se comportam como condutoras ou isolantes, conforme transmitam ou não essa energia. Os corpos condutores se constituem de átomos que perdem com facilidade seus elétrons externos, enquanto as substâncias isolantes possuem estruturas atômicas mais fixas, o que impede que as correntes elétricas as utilizem como veículos de transmissão.

Os metais sólidos constituem o mais claro exemplo de materiais condutores. Os elétrons livres dos condutores metálicos se movem através dos interstícios das redes cristalinas e assemelham-se a uma nuvem. Se o metal se encontra isolado e carregado eletricamente, seus elétrons se distribuem de maneira uniforme sobre a superfície, de forma que os efeitos elétricos se anulam no interior do sólido.

Um material condutor se descarrega imediatamente ao ser colocado em contato com a terra.

Um pouco de história

Nas civilizações antigas já eram conhecidas as propriedades elétricas de alguns materiais. A palavra eletricidade deriva do vocábulo grego elektron (âmbar), como conseqüência da propriedade que tem essa substância de atrair partículas de pó ao ser atritada com fibras de lã.

O cientista inglês William Gilbert, primeiro a estudar sistematicamente a eletricidade e o magnetismo, verificou que outros materiais, além do âmbar, adquiriam, quando atritados, a propriedade de atrair outros corpos, e chamou a força observada de elétrica. Atribuiu essa eletrificação à existência de um "fluido" que, depois de removido de um corpo por fricção, deixava uma "emanação". Embora a linguagem utilizada seja curiosa, as noções de Gilbert se aproximam dos conceitos modernos, desde que a palavra fluido seja substituída por "carga", e emanação por "campo elétrico".

No século XVIII, o francês Charles François de Cisternay Du Fay comprovou a existência de dois tipos de força elétrica: uma de atração, já conhecida, e outra de repulsão. Suas observações foram depois organizadas por Benjamin Franklin, que atribuiu sinais - positivo e negativo - para distinguir os dois tipos de carga. Nessa época, já haviam sido reconhecidas duas classes de materiais: isolantes e condutores.

Foi Benjamin Franklin quem demonstrou, pela primeira vez, que o relâmpago é um fenômeno elétrico, com sua famosa experiência com uma pipa (papagaio). Ao empinar a pipa num dia de tempestade, conseguiu obter efeitos elétricos através da linha e percebeu, então, que o relâmpago resultava do desequilíbrio elétrico entre a nuvem e o solo. A partir dessa experiência, Franklin produziu o primeiro pára-raios. No final do século XVIII, importantes descobrimentos no estudo das cargas estacionárias foram conseguidos com os trabalhos de Joseph Priestley, Lord Henry Cavendish, Charles-Augustin de Coulomb e Siméon-Denis Poisson. Os caminhos estavam abertos e em poucos anos os avanços dessa ciência foram espetaculares.

Alessandro Volta apresenta seus experimentos a Napoleão Bonaparte

Em 1800, o conde Alessandro Volta inventou a pilha elétrica, ou bateria, logo transformada por outros pesquisadores em fonte de corrente elétrica de aplicação prática. Modelo de pilha de Volta

Em 1820, André-Marie Ampère demonstrou as relações entre correntes paralelas e, em 1831, Michael Faraday fez descobertas que levaram ao desenvolvimento do dínamo, do motor elétrico e do transformador.

As pesquisas sobre o poder dos materiais de conduzir energia estática, iniciadas por Cavendish em 1775, foram aprofundadas na Alemanha pelo físico Georg Simon Ohm. Publicada em 1827, a lei de Ohm até hoje orienta o desenho de projetos elétricos.

James Clerk Maxwell encerrou um ciclo da história da eletricidade ao formular as equações que unificam a descrição dos comportamentos elétrico e magnético da matéria.

O aproveitamento dos novos conhecimentos na indústria e na vida cotidiana se iniciou no fim do século XIX. Em 1879, o americano Thomas Edison inventou a lâmpada incandescente e, dois anos depois, construiu, na cidade de Nova York a primeira central de energia elétrica com sistema de distribuição. A eletricidade já tinha aplicação, então, no campo das comunicações, com o telégrafo e o telefone elétricos e, pouco a pouco, o saber teórico acumulado foi introduzido nas fábricas e residências. O descobrimento do elétron por Joseph John Thomson na década de 1890 pode ser considerado o marco da passagem da ciência da eletricidade para a da eletrônica, que proporcionou um avanço tecnológico ainda mais acelerado.

Thomas Edison - Inventor da lâmpada elétrica

Eletrostática

A parte da eletricidade que estuda o comportamento de cargas elétricas estáticas no espaço é conhecida pelo nome de eletrostática. Ela desenvolveu-se precocemente dentro da história da ciência e se baseia na observação das forças de atração ou repulsão que aparecem entre as substâncias com carga elétrica.

A carga estática é a carga que está normalmente em repouso na superfície de um objeto. Essa carga pode ser produzida por fricção ou por contatos de objetos, podendo os corpos ficarem carregados positiva ou negativamente.

Estudos quantitativos de eletrostática foram feitos separadamente por Coulomb e Cavendish.

A chamada lei de Coulomb estabelece que as forças de atração ou repulsão entre partículas carregadas são diretamente proporcionais às quantidades de carga dessas partículas e inversamente proporcionais ao quadrado da distância que as separa.

Determinada de forma empírica, essa lei só é válida para cargas pontuais em repouso. Sua expressão matemática é:

Q e Q' indicam a grandeza das cargas, r é a distância entre elas e k é a constante de proporcionalidade ou constante dielétrica, cujo valor depende do meio em que se acham imersas as partículas elétricas.

A direção das forças é paralela à linha que une as cargas elétricas em questão. O sentido depende da natureza das cargas: se forem de sinais contrários, se atraem; se os sinais forem iguais, se repelem.

A unidade de carga da lei de Coulomb recebe a denominação de coulomb no sistema internacional. A força se expressa em newtons e a distância, em metros.

Campo elétrico

Com o desenvolvimento da eletricidade como ciência, a física moderna abandonou o conceito newtoniano de força como causa dos fenômenos e introduziu a noção de campo. A liberação das partículas passou a ser associada às diferenças de níveis energéticos e não à ação direta de forças.

Define-se campo elétrico como uma alteração introduzida no espaço pela presença de um corpo com carga elétrica, de modo que qualquer outra carga de prova localizada ao redor indicará sua presença. Por meio de curvas imaginárias, conhecidas pelo nome de linhas de campo, visualiza-se a direção da força gerada pelo corpo carregado.

As características do campo elétrico são determinadas pela distribuição de energias ao longo do espaço afetado. Se a carga de origem do campo for positiva, uma carga negativa introduzida nele se moverá, espontaneamente, pela aparição de uma atração eletrostática. Pode-se imaginar o campo como um armazém de energia causadora de possíveis movimentos.

É usual medir essa energia por referência à unidade de carga, com o que se chega à definição de potencial elétrico, cuja magnitude aumenta em relação direta com a quantidade da carga geradora e inversa com a distância dessa mesma carga. A unidade de potencial elétrico é o volt, equivalente a um coulomb por metro. A diferença de potenciais elétricos entre pontos situados a diferentes distâncias da fonte do campo origina forças de atração ou repulsão orientadas em direções radiais dessa mesma fonte.

A intensidade do campo elétrico se define como a força que esse campo exerce sobre uma carga contida nele. Dessa forma, se a carga de origem for positiva, as linhas de força vão repelir a carga de prova, e ocorrerá o contrário se a carga de origem for negativa. Diz-se, portanto, que as cargas positivas são geradoras de campos magnéticos e as negativas, de sistemas de absorção ou sumidouros.

Dielétricos

As substâncias dielétricas (que isolam eletricidade) se distinguem das condutoras por não possuírem cargas livres que possam mover-se através do material, ao serem submetidas a um campo elétrico.

Nos dielétricos, todos os elétrons estão ligados e por isso o único movimento possível é um leve deslocamento das cargas positivas e negativas em direções opostas, geralmente pequeno em comparação com as distâncias atômicas.

Esse deslocamento, chamado polarização elétrica, atinge valores importantes em substâncias cujas moléculas já possuam um ligeiro desequilíbrio na distribuição das cargas. Nesse caso, se produz ainda uma orientação dessas moléculas no sentido do campo elétrico externo e se constituem pequenos dipolos elétricos que criam um campo característico. O campo é dito fechado quando suas linhas partem do pólo positivo e chegam ao negativo.

O campo elétrico no interior das substâncias dielétricas contém uma parte, fornecida pelo próprio dielétrico em forma de polarização induzida e de reorientação de suas moléculas, que modifica o campo exterior a que está submetido.

O estudo dos dielétricos adquire grande relevância na construção de dispositivos armazenadores de energia elétrica, também conhecidos como condensadores ou capacitores, os quais constam basicamente de duas placas condutoras com potencial elétrico distinto, entre as quais se intercala a substância dielétrica. Cria-se um campo elétrico entre as placas, incrementado pela polarização do dielétrico que armazena energia. A capacidade de armazenamento de um condensador se avalia mediante um coeficiente - conhecido como capacitância - que depende de suas características físicas e geométricas. Essa grandeza tem dimensões de carga por potencial elétrico e se mede comumente em faradays (coulombs por volts).

Resitência elétrica

Os elétrons encontram certa dificuldade em passar através dos materiais, porque não realizam uma trajetória perfeitamente livre de obstáculos.

A oposição encontrada pela corrente elétrica ao fluir por um condutor é denominada de resistência elétrica e sua unidade de medida é o OHM (símbolo = ) .

Definição da lei de OHM: A corrente que flui por um circuito é diretamente proporcional à tensão e inversamente proporcional à resistência.

Fórmula de cálculo da resistência elétrica: R = E / I
onde: R = resistência elétrica (ohms), E = tensão elétrica (volts) e I = Intensidade de corrente elétrica (ampéres)

Circuitos elétricos e forças eletromotrizes

Do estudo da eletrólise - intercâmbio eletrônico e energético entre substâncias químicas normalmente dissolvidas - surgiram as primeiras pilhas ou geradores de corrente, cuja aplicação em circuitos forneceu dados fundamentais sobre as propriedades elétricas e magnéticas da matéria.

Uma carga introduzida num campo elétrico recebe energia dele e se vê impelida a seguir a direção das linhas do campo. O movimento da carga é provocado físico segundo o qual todo corpo alcança o equilíbrio em seu estado de energia mínima. Portanto, a carga tende a perder a energia adquirida, ao movimentar-se para áreas menos energéticas.

Em termos elétricos, o movimento das cargas é provocado por diferenças de potencial elétrico no espaço, e as partículas carregadas se dirigem de zonas de maior para as de menor potencial.

Os elétrons livres em movimento perdem energia e para que continuem "livres" é necessário que exista uma força exercida sobre eles. A manutenção do movimento de elétrons livres é conseguida por força eletromotriz (tensão ou diferença de potencial)

Nessa propriedade se fundamentam as pilhas e, em geral, todos os geradores de corrente, que consistem em duas placas condutoras com potenciais diferentes.

A ligação dessas duas placas, chamadas eletrodos, por um fio, produz uma transferência de carga, isto é, uma corrente elétrica, ao longo do circuito. A grandeza que define uma corrente elétrica é sua intensidade, que é a quantidade de cargas que circulam através de uma seção do filamento condutor numa unidade de tempo. A unidade de intensidade da corrente é o ampére (coulomb por segundo).

Muitos físicos, entre eles Gay-Lussac e Faraday, pesquisaram as relações existentes entre a tensão e a corrente elétricas. Georg Simon Ohm estudou as correntes elétricas em circuitos fechados e concluiu que as intensidades resultantes são diretamente proporcionais à diferença de potencial fornecida pelo gerador. A constante de proporcionalidade, denominada resistência elétrica do material e medida em ohms (volts por ampères), depende das características físicas e geométricas do condutor.

Nesse contexto se dispõem de diferentes recursos que permitem a regulagem e controle das grandezas elétricas. Assim, por exemplo, a ponte de Wheatstone se emprega para determinar o valor de uma resistência não conhecida e as redes elétricas constituem circuitos múltiplos formados por elementos geradores e condutores de resistências distintas.

Efeitos térmicos da eletricidade

A passagem de cargas elétricas a grande velocidade através de condutores origina uma perda parcial de energia em função do atrito. Essa energia se desprende em forma de calor e por isso, um condutor sofre aumento de temperatura quando a corrente elétrica circula através dele.

James Joule calculou as perdas de uma corrente num circuito, provocadas pelo atrito. Nesse fenômeno, denominado efeito Joule, se fundamentam algumas aplicações interessantes da eletricidade, como as resistências das estufas. O efeito também ocorre no filamento incandescente - fio muito fino de tungstênio ou material similar que emite luz quando aumenta a temperatura - utilizado nas primeiras lâmpadas de Edison e nas atuais lâmpadas elétricas.

Deve-se ao efeito Joule a baixa rentabilidade industrial do sistema de correntes contínuas, em função das elevadas perdas que se verificam. Esse problema foi solucionado com a criação de geradores de corrente alternada, nos quais a intensidade elétrica varia com o tempo.

Lei de Joule (também conhecida como efeito Joule) é uma lei da física que expressa a relação entre o calor gerado e a corrente elétrica que percorre um condutor em determinado tempo.

Um joule é o trabalho realizado para transportar um coulomb (unidade de medida da carga elétrica) de um ponto para outro, estando os dois pontos a uma diferença de potencial de um volt(unidade de medida da diferença de potencial).

O trabalho é dado por     W = Q . V
onde: W é o trabalho elétrico (em joules), Q é a carga (em coulombs) e V é a diferença de potencial (em volts)
